8．レイアウト空間での作業は、画面下のレイアウトタブ上で右クリックしてページ設定で用紙サイズを決める。
　　後はそのままでよい。1／1の空間であるので。

9．図枠をdwgファイルとして保存したものを使う〜レイアウト空間ではdwgファイルをブロック挿入コマンドを
　　実行して挿入する。挿入尺度は1である。レイアウト空間では文字スタイルが異尺度でも非異尺度でも
　　問題ない。ただし、モデル空間では非異尺度モードの文字スタイルの必要がある。

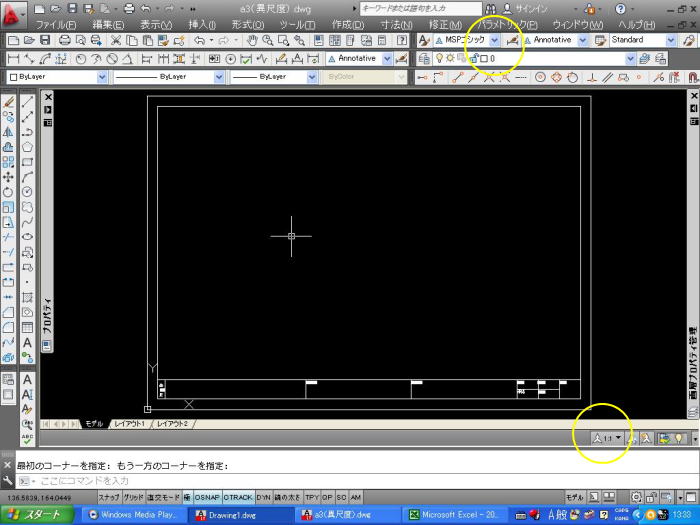

7．画面右下にある注釈尺度ボタンを押す、そうするとＵＣＳアイコンにある図枠の大きさが変わる。下図の
　　オブジェクトはボタンを押して1:50にするとオブジェクトが収まる大きさになる。印刷すると縮尺1／50の
　　図面となる。

6．図面枠を気にせずに、作図する。寸法･文字は図枠セットした後に入力します。注釈尺度は
　　1:1のままである。

5．上記のブロック定義した画層は非表示にしておく。

4．テンプレートにブロック定義した図枠を保存したファイルでは、新規に図枠の画層を設ける。

長方形コマンドを実行して、0，0と入力Enter、420，297と
入力EnterでＡ3図枠を作っていきます。

3．上記の他に、異尺度モードの図枠をブロック定義してテンプレートファイルに保存する。画層も作り、表示、非表示操作により使用する。

2．下図のＡ3図枠を2種類作成します。異縮尺モードと非異縮尺モードで、出来たらdwgファイルとして保存する

1．テンプレートファイル（図面設定ファイル）を開きます。

AutoCAD　図面枠設定（キャドステーションでは、こう教えています）
