AutoCAD ファイルから PDFファイルを作成する

AutoCADのバージョンにより異なりますが、今回はAutoCADLT2013で操作してみます。
今まで、PDFファイルを見てきましたが縮尺が定まっているのは本当に僅かです。。
AutoCADで1／50でPDFを出力したなら、PDFファイルをプリンターアウトしても1／50で
印刷されなければ・・・・
この点についても説明してます。
下記の図面は1／100ですが、その中の一部を1／50でPDFファイルを作成します。

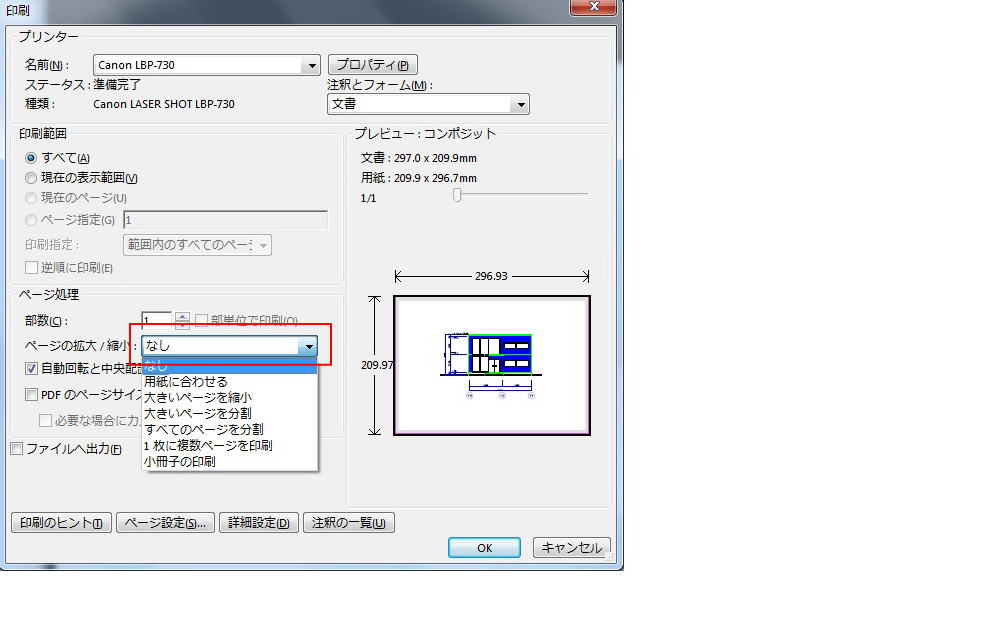

ここでの注意点はページの拡大縮小は「なし」です。これで1／50で印刷されます。

PDFが開きました。ファイルメニューから印刷を実行します。

画面に表示されました。ダブルクリックしてファイルを開きます。

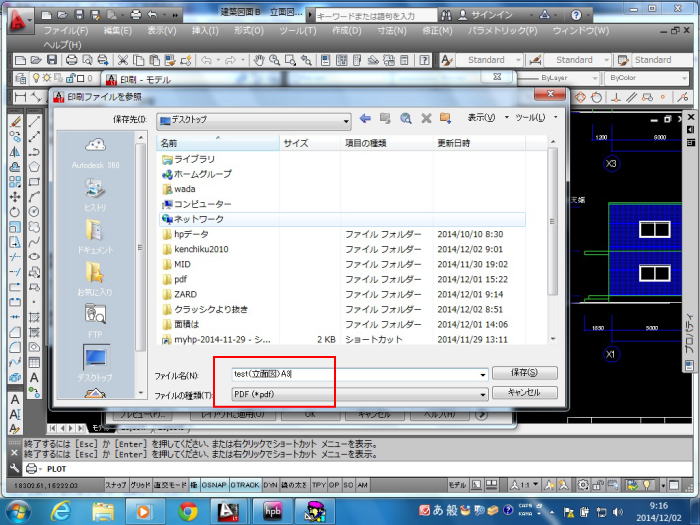

ディスクトップ画面にファイルを保存します。

印刷プレビューです。

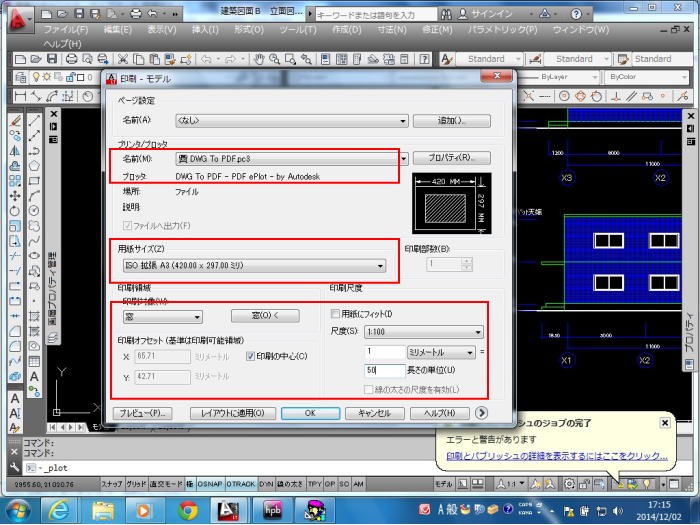

用紙サイズは余白の少ないＩＳＯ拡張Ａ3を選択する。印刷尺度は下記による。

印刷―モデルダイアログが表示されます。プリンターの名前をDWG　TO　PDFpc3を選択する。

ファイルメニューから印刷を実行します。

下図の四角の範囲の中を1／50のPDFに変換します。
