AutoCAD　で面積を求めるには

単位を�uで記入するには、変換係数を0.000001にします。

印刷プレビューです

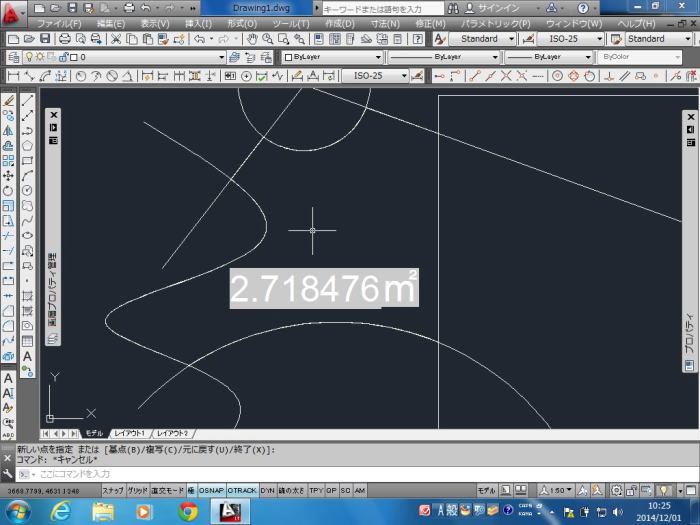

ＯＫボタンを押します。カーソルに面積値が表示されますのでクリックして確定です。

フィールドダイアログが表示されます。下記のようにオブジェクトを選択します。

作成されたリージョンを選択すると、プロパティーダイアログに面積が表示されます。単位は作図1単位を
1�oで作成しているので、�o平方メートルになります。

AutoCADの図面で閉じられている領域の面積を求めるには、ポリラインを領域の外周に沿って上書きして
求めます。線分と円弧で作図されているならポリラインコマンドで一本一本上書きしてもいいのですが、
線分・曲線・ポリライン・円弧と組み合わさっているなら作成メニューにある境界作成コマンドでいっきに
ポリライン（またはリージョン）を上書きして求めます。
下図にその解説をします。

印刷プレビューです（精度は0.000000)

ＯＫボタンを押します。カーソルに面積値が表示されますのでクリックして確定です。
精度は0にしているので、小数点第一位で四捨五入されてます。

今回は単位を?なので変換係数は１です。接尾表記は?です。

下記のように設定します。

次に、挿入メニューのフィールドコマンドを実行します。

作成メニューの境界作成コマンドを実行します。

図の斜線部分の面積を求めます。

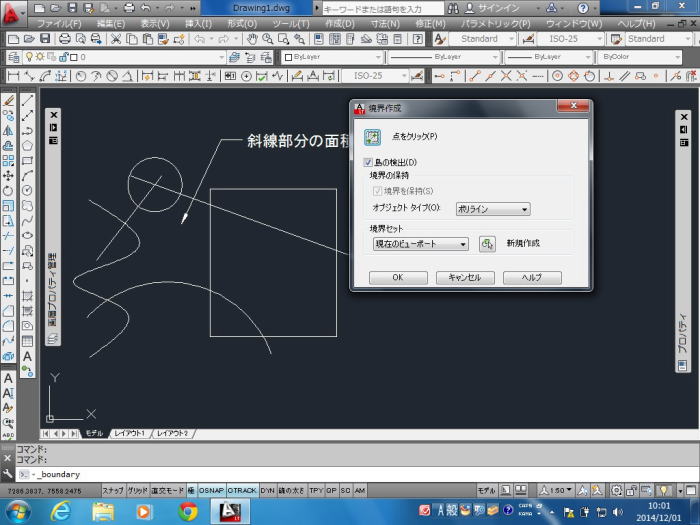

境界作成ダイアログが表示されます。点をクリックボタンを押します。領域内をクリックします。
通常はこれでポリラインが作成されますが、今回は曲線も含んでいるためエラーがでて、
リージョンとして作成されました。
