JwCAD　で作図した線・円・曲線・円弧の一括線長を測定

数は円弧と曲線ですが、同じように線の長さを求めることができます。左上の22−2は線の数22本と
なっています。曲線が21本の線で構成されているためです。2は除外文字数になります。

選択後、上の選択確定ボタンを押します。赤枠の中12−9と表示されます12は線の数、9は除外した
文字・点の数です、合計線長さは下の赤枠に表示されます。

選択ボタンが表示されますが、ここでは使用しなくてもできるので図中を始点左クリック、終点右クリックで
範囲選択します。

ファイルメニュー下の距離測定ボタンをCtrlキーとShiftキーを押しながらクリックします。

その他メニューから測定コマンドを実行します。

下図にjwで作図したオブジェクト総数の線長を一括で計上します。ほとんどの人は知らないと
思いますが、標準コマンドでＯＫです。
では、解説します。

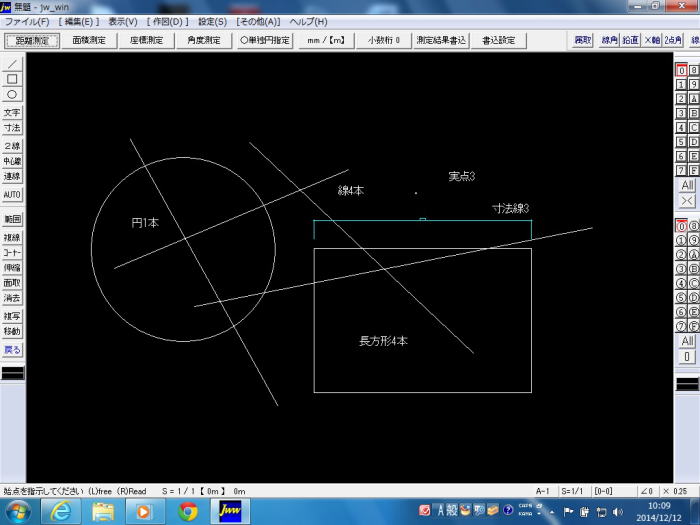

下図の図面中には線分は全部で12本あります。その他に実点3個、文字6個が含んでいます。それらの
中から線だけの長さを一括測定します。
